Выбор теплосчетчика и арматуры, для учета и регулирования теплоносителя в квартире.
Выбор теплосчетчика.
Разновидностей учетных узлов по принципу работы существует несколько, но для монтажа в квартире наиболее приспособлены 3 из них:
- механические (иначе – тахометрические); расход воды в них определяется с помощью погруженной в теплоноситель крыльчатки. Посредством 2 датчиков, вмонтированных в подающий и обратный трубопроводы отопительных приборов, вычисляется разница температур. На основании этих данных электронный блок делает расчет расхода тепловой энергии. Тахометрические теплосчетчики отличаются самой низкой стоимостью, но при этом чувствительны к качеству теплоносителя.

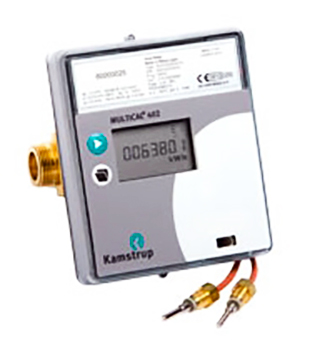

- ультразвуковые; расход определяется проходящим через рабочее сечение ультразвуком. Разность температур показывают те же датчики на подаче и обратке.
- накладные датчики на батареи. измеряют температуру ее поверхности и воздуха внутри помещения. После чего электронный блок производит вычисление количества потребленного тепла, основываясь на данных о паспортной мощности радиатора, введенных вручную. распределитель тепла монтируется сразу на радиатор без внешнего вмешательства. Прибор можно установить не отключая отопительную систему.
Положительный момент в пользу распределителей тепла: это отсутствие требования поверки.
Распределители затрат на тепло.

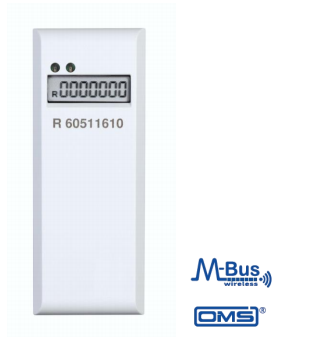

- HCA e2
Для конфигурирования и считывания прибора
доступен оптический интерфейс. У прибора есть алгоритм подавления неправильного (ложного) количества тепла (например, солнечного тепла). - ПУЛЬС УРТ-100. Для монтажа устройств распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» на фронтальной поверхности

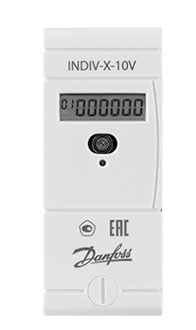

радиатора отопления предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на фронтальной поверхности радиатора отопления специальным замком-пломбой, исключающим несанкционированный доступ к органам распределителя и элементам крепления. - Danfoss INDIV-X10V , Danfoss INDIV-X-10RT. Для учета типа, размера и мощности радиатора применяются радиаторные коэффициенты.
Результаты измерений распределителей INDIV-X-10V, скорректированные при помощи радиаторных коэффициентов, используются для распределения тепловой энергии, зафиксированной общедомовым теплосчетчиком, между индивидуальными потребителями. - Economy Heat Energy E-ITN 30.4 Не требуется инсталляция и конфигурация дополнительных устройств. Кроме того, счетчик работает при поддержке
программного обеспечения, учитывающего действительный расход тепла в данном жилом помещении, а также тепло, полученное с отопительных стояков и межквартирной циркуляции тепла.
Выбор теплосчетчика и арматуры. Так, распределитель, измеряя температуру в одной определенной точке на поверхности радиатора, независимо от его размеров, будет показывать одну и ту же температуру. И, несмотря на то, что более крупный отопительный прибор при равной температуре отдаст больше тепла, показания комнатных распределителей будут одинаковыми. Поэтому вводится так называемый поправочный радиаторный коэффициент. Именно его неточность не позволяет прийти к единому мнению в вопросе внедрения косвенного метода учета потребленного тепла.
Регулирующая арматура.
Выбор теплосчетчика и арматуры. Почему для регулировки температуры отдельных участков системы отопления нельзя применять обычные краны и вентили?

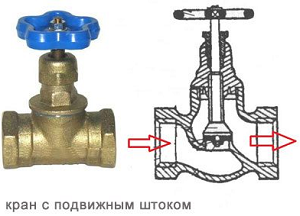

Винтовые вентили.
Чтобы ограничить проходимость подводки, нужно оставить винтовой
вентиль полузакрытым. Что при этом произойдет?- Сальниковая набивка не будет прижата со стороны корпуса и при малейшей выработке даст течь;
- Подвижно закрепленный на штоке клапан будет болтаться в турбулентном потоке воды. Рано или поздно из-за банального механического износа он оторвется от штока и перестанет выполнять свои функции. Вентиль потребует ремонта, причем для доступа к клапану контур придется сбрасывать.
Шаровый кран.
Состоит из шарообразного затвора со сквозной прорезью, корпуса,
рукоятки и пары тефлоновых или фторопластовых колец — седел, которые обеспечивают герметичность прилегания затвора к корпусу. В полуоткрытом состоянии нас ждут две неприятности:- Поток воды проходит между отверстием в затворе и седлом. При этом содержащиеся в воде абразивные частицы (мелкий песок, ржавчина и т.д.) способствуют эрозии мягкого полимерного материала уплотнительного кольца;
- Что еще хуже, эти частицы собираются в зазоре между затвором и корпусом. Если там набралось достаточно мусора, попытка закрыть шаровый кран приведет к повреждению седла.

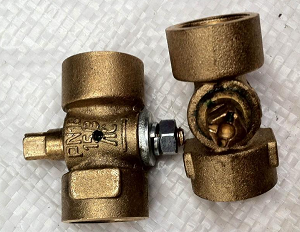

Трехходовые пробковые краны.

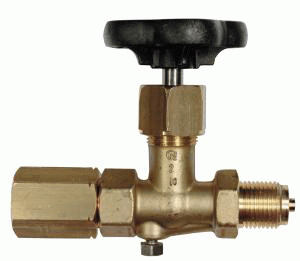

В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью. Не является регулирующим элементом. Только перенаправление потока. Устарел.Игольчатый дроссель
напоминает винтовой вентиль, но его клапан имеет

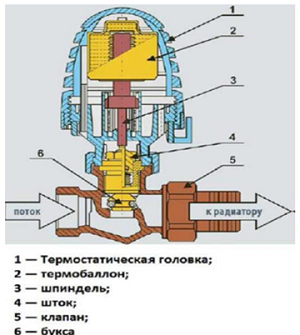

коническую форму и является частью штока. Не обеспечивает автоматической регулировки.Терморегулятор.
Автоматически поддерживает заданную температуру.
Любой терморегулятор состоит из чувствительного элемента (термический датчик или сильфон) и клапана, которые работают без необходимости подключения внешних источников питания.
Термический датчик или термическая головка конструктивно выполняются из регулятора, исполнительного элемента (жидкостного, газового или упругого) и привода.
- Принцип работы механических терморегуляторов заключается в следующем: на нём вручную задаётся требуемая температура. Установленный на входе в радиатор, такой терморегулятор срабатывает при превышении температуры, частично перекрывая диаметр вводной трубы, а при её понижении, увеличивая последний, за счёт открытия до максимального значения.
- Электронные терморегуляторы (ЭТ) имеют вынесенный или встроенный датчик контроля температуры в помещении, и работает по его сигналам.
- Жидкостные и газонаполненные терморегуляторы. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.
Выбор теплосчетчика и арматуры.

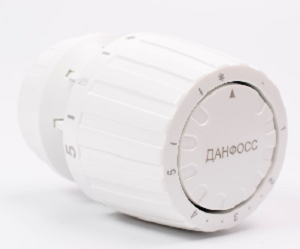

Danfoss RA 2991 013G2991.
Термостатическая головка Danfoss RA 2991 применяется в системах водяного отопления. Эти термоголовки имеют функцию предохранения теплоносителя от промерзания и возможность ограничения, или блокировки заданной температурной настройки - от 5 °C до 26 °C.
